潍坊润源防水材料有限公司 集科研、生产、销售于一体的高新技术防水专业厂家

1、防裂贴的生产
    防裂贴（也叫抗裂贴）是本世纪初从美国引进，在国内经过录用实验，到现在很多地方大量的应用，说明已经得到业内的普遍认可，我公司生产的防裂贴全国供应。
2、防裂贴材料性能

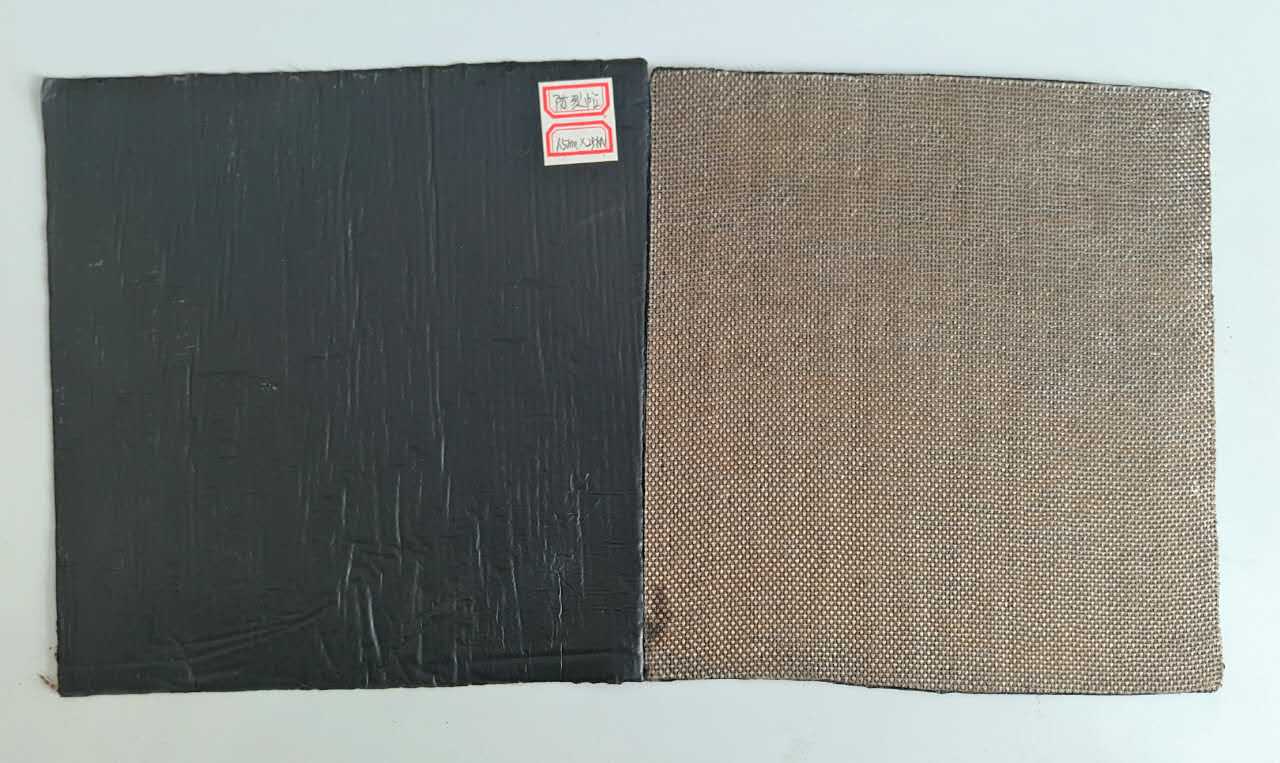

    “防裂贴”是一种橡胶沥青类高分子聚合物防水卷材，由沥青基高分子聚合物改性材料、高强抗拉织物、耐高温、与沥青相容性好的抗拉织物复合而成，其在高温下不流动，低温下不脆裂，厚度一般为1~4mm，宽度为24~100cm。
    防裂贴主要是利用其柔韧性和延展性，减弱基层裂缝（伸缩缝）处的应力集中，降低面层在裂缝处的劈裂作用，同时消除裂缝处的不平整。具体表现为：
（1）、力学效应。防裂贴高分子聚合物材料作为一个应力吸收膜，可增大基层内的垂直裂缝沿界面向水平方向发展的可能性，从而延缓反射到路表的时间。
（2）、侨联作用。基层裂缝形成后，抗裂高强抗拉织物、耐高温、沥青相容性好的抗拉织物双层侨联作用  使开裂断面具有一定的抗弯拉能力，减少裂缝张开变形，降低裂缝的拉应力集中。
（3）、嵌锁咬合作用。防裂贴将提高开裂断面抗剪切传荷能力，降低裂缝的剪应力集中。
（4）、耐低温、防水作用。抗裂沥青基高分子材料具有在一定低温下保持一定弹性的性能和良好的防水效果，并且在低温时保持形状不发生变化，防止路表开裂后水的下渗。

2、施工工艺
2.1、环境要求与尺寸选择
（1）应在表层温度等于或大于２１℃的条件下使用。
（2）如表层温度低于２１℃，建议使用温火烤防裂贴的胶面，注意不得过烤，胶面熔化即可。
（3）宽度选择结合裂缝的走向与具体形态，一般为24、33、48、98cm等。

2.2、基层横向裂缝表面处理
（1）必须将基层横向裂缝表面的灰尘和水等杂物清除，保持表面干燥清洁。
（2）对于基层表面的凸起物，必须进行清理或找平处理至平整。

2.3铺设防裂贴
    将隔离膜（纸）揭开，在铺设时应将成卷材料拉紧，保持防裂贴平整、不起皱、不翘边，铺设防裂贴后用胶轮滚筒至少滚压3遍。
2.4、其他要求与说明
（1）防裂贴被正确铺设后，应紧密结合上面层的施工，避免受潮和雨淋。铺设完成后，上面层铺设间隔时间不应超过24h。
（2）铺设防裂贴后，可以按热沥青混合料的施工规范洒布乳化沥青等粘层油，为防止车辆或摊铺机粘结防裂贴，可在防裂贴上撒些细粒碎石或混合料等。
（3）在防裂贴上铺设热沥青混合料的厚度应大于40mm。
（4）在压实过程中，应将压路机调整到低振幅和高频率的位置，如果压路机振幅过大，可能会在防裂贴位置出现少量剥落。
（5）针对基层承载能力状况总体较好的基层纵向裂缝，对铣刨段落全长基层表面满铺防裂贴进行处理，一方面防止了水的渗入，另一方面节省了养护经费。

3、效果分析
    防裂贴上涂层在铺设热沥青混合料时，高强度织物不会发生高温变形，高聚物热熔后从织物的缝隙中渗出，与其粘结好。下涂层有足够量的高聚物在熔化后填充基面的坑洼，增强了与基面的粘结力，下涂层和胎基的稳定性确保形成一层厚度相对均匀的复合夹层，起到抗裂防水的要求。。
    由于防裂贴具有较强的抗拉强度，尤其是在沥青面层中的应用，可以提高面层的横向拉伸强度、抵抗较大的拉应力而不至于破坏。即使局部区域产生裂纹，在裂纹（伸缩缝）处的应力集中，经高分子防裂贴的传递而消失，裂纹（伸缩缝）也不会发展到面层而破坏路面。

四、防裂贴用途：

1. 防裂贴用于旧沥青砼路面，加筋增强沥青面层，病害。
2. 水泥砼路面罩面或改建复合式路面，板块收缩等引起反射裂缝（道路白改黑工程）。
3. 道路拓改工程，新老结合部及不均匀沉降而造成裂纹。
4. 新建道路半钢性基层产生收缩裂缝，加筋增强防止基础裂纹反射而引起的路面裂缝。
5.其它特殊用途。

       1992年伊利诺斯大学的Mukhar和Dempsy认为聚合物改性沥青和土工织物、格栅等材料单独使用时都不能完全控制裂缝的产生。复合夹层简称ISAC（防裂贴）包括了低强度的土工织物、粘弹性材料和高强度织物三种材料，它们协同作用可以很好的缓解反射裂缝的产生。起作用原理是当基层发生温缩裂缝或干缩裂缝时，原来的接缝处开裂会扩大，复合夹层（防裂贴）与基层充分粘结的低强度土工织物在裂缝处就会有较大的伸长，其上面的粘弹性材料由于其粘弹特性将逐渐使应力消散，与上面层相粘的高强度织物由于其高强度而不发生形变，就使得上面层不会产生裂缝。

如下图水泥路加铺沥青面层，在水泥路伸缩缝和裂缝上铺上防裂贴，然后再铺筑沥青，可反射裂缝，延缓新面层开裂
